Julkaistu: 12.06.2025
ANS_ANM58

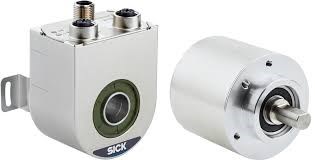

Korkearesoluutioinen absoluuttianturi, jossa PROFINET-liitäntä ja IRT-toiminto

ANS/ANM58 on tehokas halkaisijaltaan 58 mm:n absoluuttianturi. Se on saatavissa lukuisina eri akseli- ja laippamalleina sekä aksiaalisilla ja radiaalisilla liitännöillä, ja siksi se sopii integroitavaksi moniin eri käyttökohteisiin. ANS/ANM58:ssa käytetään tarkkaa, optista yksikierrosmittausjärjestelmää sekä mekaanista monikierrostoimintoa, ja siksi se antaa luotettavia tietoja liikkeen valvontaa ja prosessin ohjausta varten. PROFINET-liitäntä ja enkooderiprofiilin versio 4.2 mahdollistavat prosessien suorittamisen IRT-toiminnon (Isochronous Real Time) kautta synkronoidusti, mikä parantaa tuottavuutta. Enkooderi antaa myös runsaasti diagnostikkatietoja kunnonvalvontaa ja huoltoja varten. ANS/ANM58:n säteittäismallin asennussyvyys on vain 39 mm, ja siksi se sopii hyvin myös ahtaisiin tiloihin.

ANS/ANM58 YHDELLÄ SILMÄYKSELLÄ

Hyödyt
Lukuisat mekaaniset versiot mahdollistavat integroinnin eri käyttökohteisiin
Sopii ihanteellisesti asennettaviksi paikkoihin, joissa tilaa on vähän
IRT-toiminto ja hyvä tietojen välityskyky takaavat synkronoidut prosessit ja tuottavuuden kasvun
PROFINET-liitäntä helppoon laitteistointegrointiin
Vähemmän seisokkiaikoja, koska prosessidiagnostiikkatiedot mahdollistavat tilasta riippumattomat laitteistojen huollot
Korkea prosessilaatu erityisten tarkkojen yksikierros- ja monikierrostietojen ansiosta


Ominaisuudet
Radiaalinen ja aksiaalinen versio akseli- ja laippaversioiden kanssa
Erittäin pieni asennussyvyys, vain 39 mm
PROFINET-liitäntä ja enkooderiprofiili 4.2
Voidaan parametroida TIA-portaalin tai SICK Engineering Toolin avulla
Lukuisten diagnostiikkatietojen konfigurointi ja visualisointi SICK Engineering Toolin avulla
Tarkka, optinen 18 bitin mittausjärjestelmä ja mekaaninen 16 bitin monikierrostaso


Edut

undefined

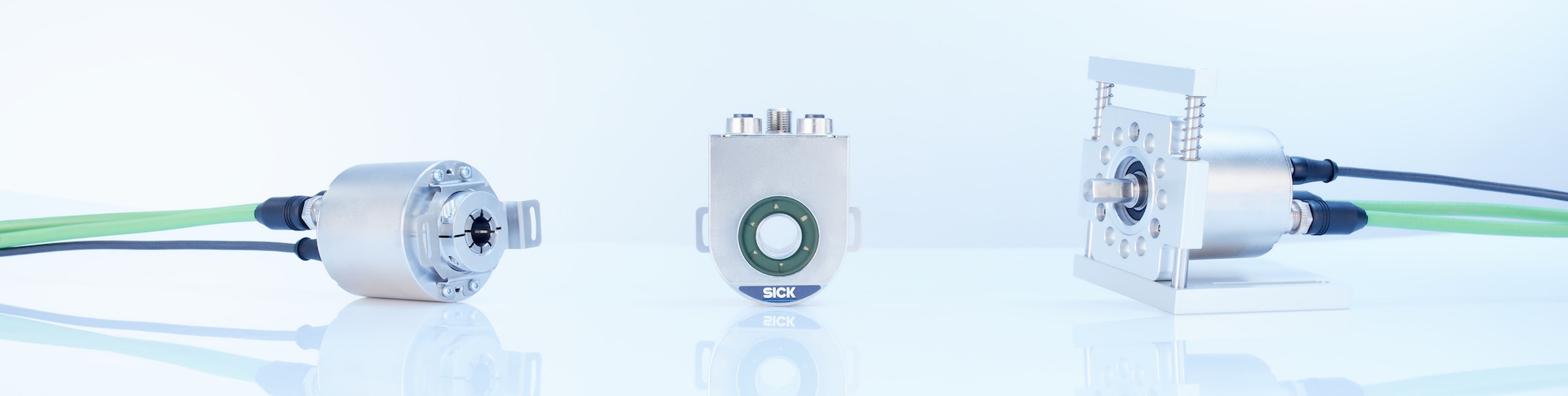

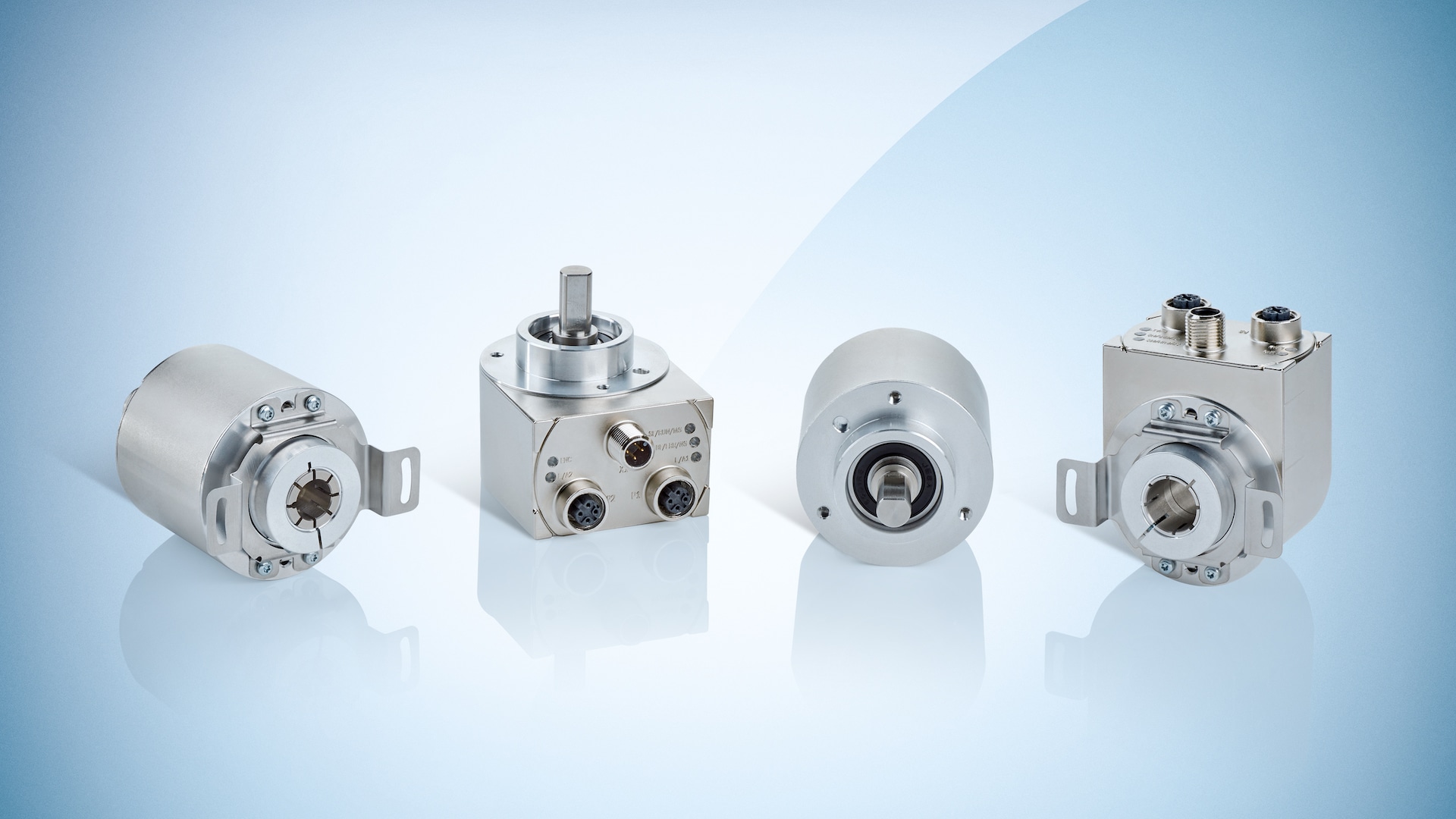

Yksi enkooderi – monia mahdollisuuksia

ANS/ANM58 voidaan konfiguroida yksilöllisesti, ja siksi se sopii erityisen moniin asennustilanteisiin ja teollisiin vaatimuksiin. Aksiaalisten ja säteittäisten liitäntöjen lisäksi on saatavissa versioita akseleihin, pisto- ja putkiakseleihin sekä erilaisiin laippoihin.



undefined

Ahtaisiin asennuspaikkoihin

Säteittäisellä liitännällä varustetun ANS/ANM58:n asennussyvyys on vain 39 mm. Siksi se on ihanteellinen ratkaisu ahtaisiin asennuspaikkoihin ja käyttökohteisiin, joissa tilaa on vähän.



undefined

Monikäyttöinen

ANS/ANM58:n kotelo on kompaktin kokoinen, joten se sopii moniin erilaisiin käyttökohteisiin. Eri versiot mahdollistavat erittäin hyvän mukauttamisen kulloisiinkin sovellusvaatimuksiin.

Vähentää integrointiin kuluvaa vaivaa: lukuisten konfigurointimahdollisuuksien ansiosta ANS/ANM58 voidaan asentaa nopeasti ja helposti eri sovelluksia varten laitoksessa.
undefined

Suorituskykyiset tiedonsiirtoliittymät

ANS/ANM58 asettaa PROFINETin kanssa modernin ja vakiintuneet teollisen Ethernetin standardin. Tämä helpottaa enkooderin integrointia ohjausjärjestelmiin. Enkooderiprofiilin versio 4.2 tukee IRT-toimintoa (Isochronous Real Time). Näin prosessit voidaan synkronoida entistä paremmin, koska laite lähettää mitta-arvot ja tarkat aikaleimat ohjauslaitteeseen.





Suorituskykyiset tiedonsiirtoliittymät

ANS/ANM58 asettaa PROFINETin kanssa modernin ja vakiintuneet teollisen Ethernetin standardin. Tämä helpottaa enkooderin integrointia ohjausjärjestelmiin. Enkooderiprofiilin versio 4.2 tukee IRT-toimintoa (Isochronous Real Time). Näin prosessit voidaan synkronoida entistä paremmin, koska laite lähettää mitta-arvot ja tarkat aikaleimat ohjauslaitteeseen.



undefined

Helppo integroida

Enkooderi voidaan integroida Engineering Tools -työkalujen, kuten laajennetun TIA-portaalin, kautta helposti olemassa olevaan verkkoon.



undefined

Helppo valvoa

Jaksoaikoihin, nopeuksiin tai lämpötiloihin liittyvien tietojen avulla prosessin ja verkon suorituskykyä voidaan hyvin valvoa ja suunnittelemattomat laitteistoseisokit välttää.



undefined

Helppo konfiguroida

ANS/ANM58 voidaan säätää intuitiivisesti verkkopohjaisen konfigurointiohjelmiston avulla. Lisäksi diagnoositiedot voidaan helposti konfiguroida ja visualisoida graafisen käyttöliittymän kautta.



Parantaa tuottavuutta: korkea tietojen välityskyky ja lyhyet jaksoajat huolehtivat tarkasta prosessien jaksottamisesta. Moninaiset konfigurointi- ja diagnoosimahdollisuudet tukevat helppoa integrointia ja tilasta riippumatonta laitteiston huoltoa.
undefined

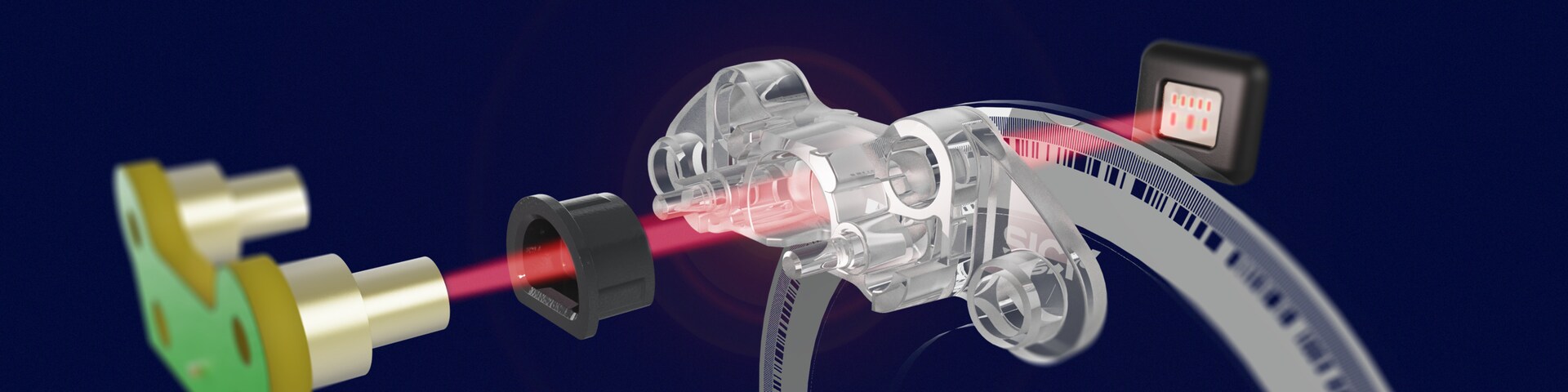

Optinen mittausjärjestelmä takaa korkean prosessilaadun

Monet käyttökohteet ovat riippuvaisia täsmällisistä paikka-, nopeus- tai kiihtyvyystiedoista. Mitä tarkemmat ja luotettavammat mitta-arvot, sitä paremmin prosessit voidaan sovittaa toisiinsa. ANS/ANM58:ssa on käytetty innovatiivista, optista yksikierrosskannaustekniikkaa yhdessä SICKin kehittämän Opto-ASICin kanssa, ja näin pyörintäliikkeet voidaan tunnistaa erittäin tarkasti 18 bitin resoluutiolla. Lisäksi mekaaninen vaihteistopohjainen monikierrostoiminto huolehtii kierrosten lukumäärien luotettavasta laskennasta.



undefined

Paikkojen tarkka tunnistus

3-akselinen portaalinosturi tarvitsee täsmälliset tiedot hihnalla oleviin kohteisiin tarttumiseksi ja kohteiden luovuttamiseksi seuraavaa prosessivaihetta varten. Tätä varten ANS/ANM58 mittaa tarkasti hihnan absoluuttisen sijainnin ja nopeuden.

Lisätietoa



undefined

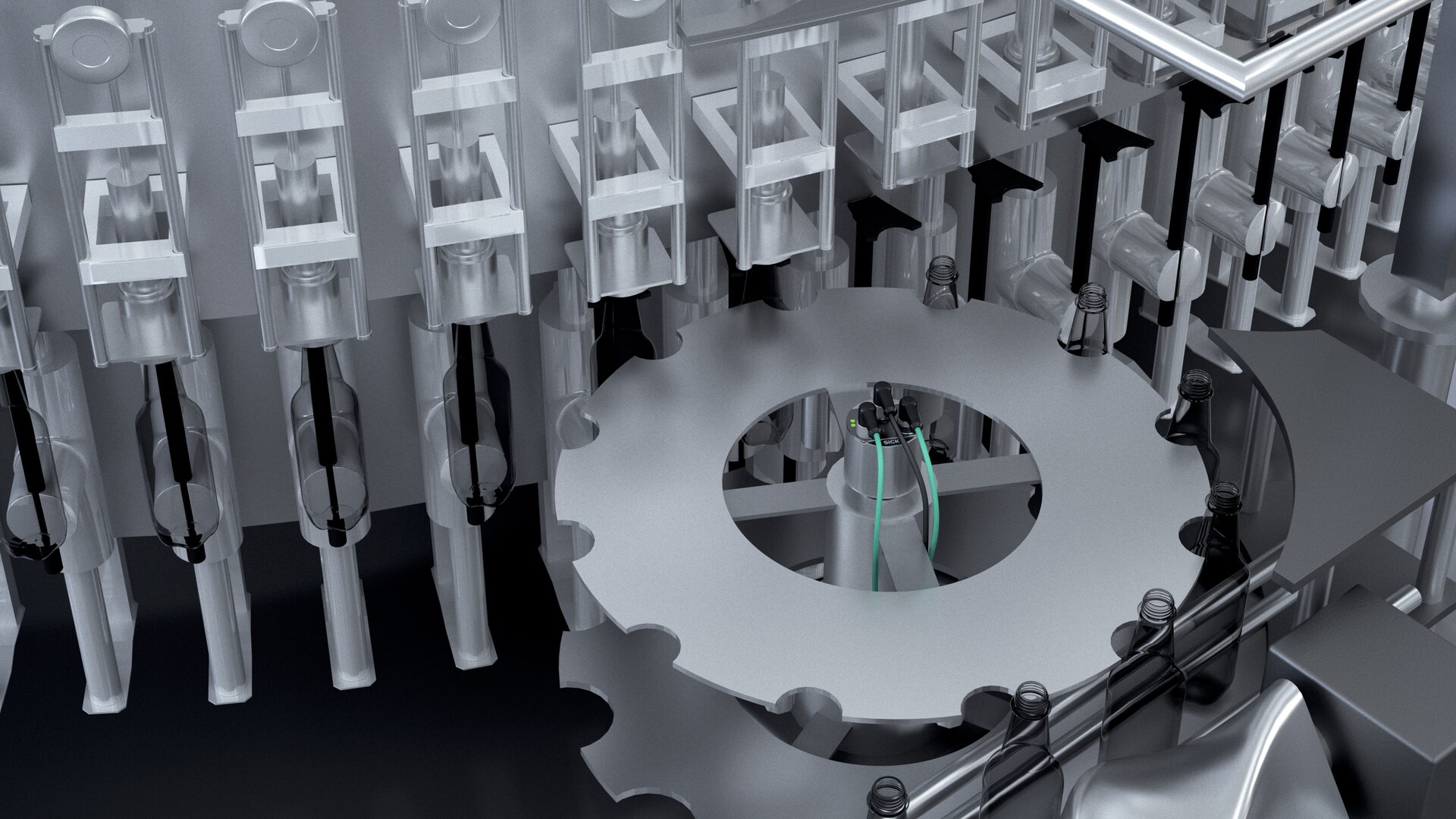

Syöttöjärjestelmien synkronointi

Jatkuvaa pullojen täyttölaitteistoon syöttöä varten syötön on oltava synkronoitu pyöreän säiliön pyörinnän kanssa. Pyöröpöytään ja kuljetusreitille integroitujen ANS/ANM58-enkoodereiden kanssa syöttönopeutta ja pullojen sijoittamista voidaan tarkasti ohjata ja näin välttää törmäykset käynnin aikana.

Lisätietoa


Helpottaa monimutkaisten laitteistojen suunnittelua: ANS/ANM58:n tarkat mittatiedot yhdessä IRT-toimintojen kanssa mahdollistavat eri prosessivaiheiden täsmällisen koordinoinnin laitteiston sisällä.
