Johdanto

Prosessi-instrumentointi muodostaa teollisuuden mittaus- ja valvontajärjestelmien ytimen. Ilman toimivaa instrumentointia tuotantoprosessit toimisivat käytännössä sokeasti, ja lopputuloksen laatu jäisi arvaamisen varaan. Prosessien tehokkuuden ja luotettavuuden parantamisessa mittaukset, analytiikka ja kenttälaitteet ovat keskeisessä roolissa.

Tämä artikkeli on suunniteltu teollisuuden ammattilaisille, insinööreille ja tuotantopäälliköille, jotka haluavat ymmärtää prosessi-instrumentoinnin perusteet ja sen merkityksen tuotannon tehokkuudelle. Käsittelemme mittausjärjestelmien toimintaperiaatteet, erilaiset instrumenttityypit sekä käytännön toteutuksen haasteet ja ratkaisut.

Prosessi-instrumentointi tarkoittaa teollisten prosessien kenttälaitteiden suunnittelua, asennusta ja käyttöä kriittisten suureiden mittaamiseen ja säätämiseen.

Prosessi-instrumentointi on elintärkeä osa tehokasta, turvallista ja taloudellista teollisuusprosessia. Tästä artikkelista opit:

• Mitä prosessi-instrumentointi käytännössä tarkoittaa ja miksi se on välttämätöntä

• Mitkä ovat keskeiset mittaussuureet ja niiden mittausmenetelmät

• Kuinka instrumentointi suunnitellaan ja toteutetaan tehokkaasti

• Miten yleisimmät haasteet ratkaistaan käytännössä

• Mitä seuraavia askeleita sinun kannattaa ottaa

Prosessi-instrumentoinnin perusteet

Prosessi-instrumentointi käsittää kaikki mittauslaitteet, anturit ja ohjausjärjestelmät, joiden avulla teolliset prosessit pidetään hallinnassa. Se on automaation perusta – ilman luotettavaa mittaustietoa automaatiojärjestelmät eivät voi tehdä oikeita ohjauksia.

Teollisuuden tehokkuus rakentuu tarkan prosessinohjauksen varaan. Kun mittaustieto on luotettavaa ja reaaliaikaista, tuotantoa voidaan optimoida, laatupoikkeamat havaita välittömästi ja turvallisuusriskit minimoida.

Mittausperiaatteet

Instrumentointi perustuu fyysisten suureiden, kuten lämpötilan, paineen, virtauksen ja pinnankorkeuden mittaamiseen prosesseista. Anturit muuntavat nämä fyysiset suureet sähköisiksi signaaleiksi, joita automaatiojärjestelmät voivat käsitellä.

Signaalit kulkevat lähettimien kautta ohjausjärjestelmiin, missä ne muunnetaan ymmärrettäviksi lukuarvoiksi. Digitalisaation myötä signaalinkäsittely on kehittynyt merkittävästi – älykäs diagnostiikka ja etävalvonta ovat nykyään arkipäivää.

Instrumentointijärjestelmän osat

Moderni instrumentointijärjestelmä koostuu useista toisiinsa kytketyistä komponenteista. Anturit keräävät mittaustiedon prosessista, lähettimet muuntavat ja välittävät signaalit, ja toimilaitteet toteuttavat ohjaukset käytännössä.

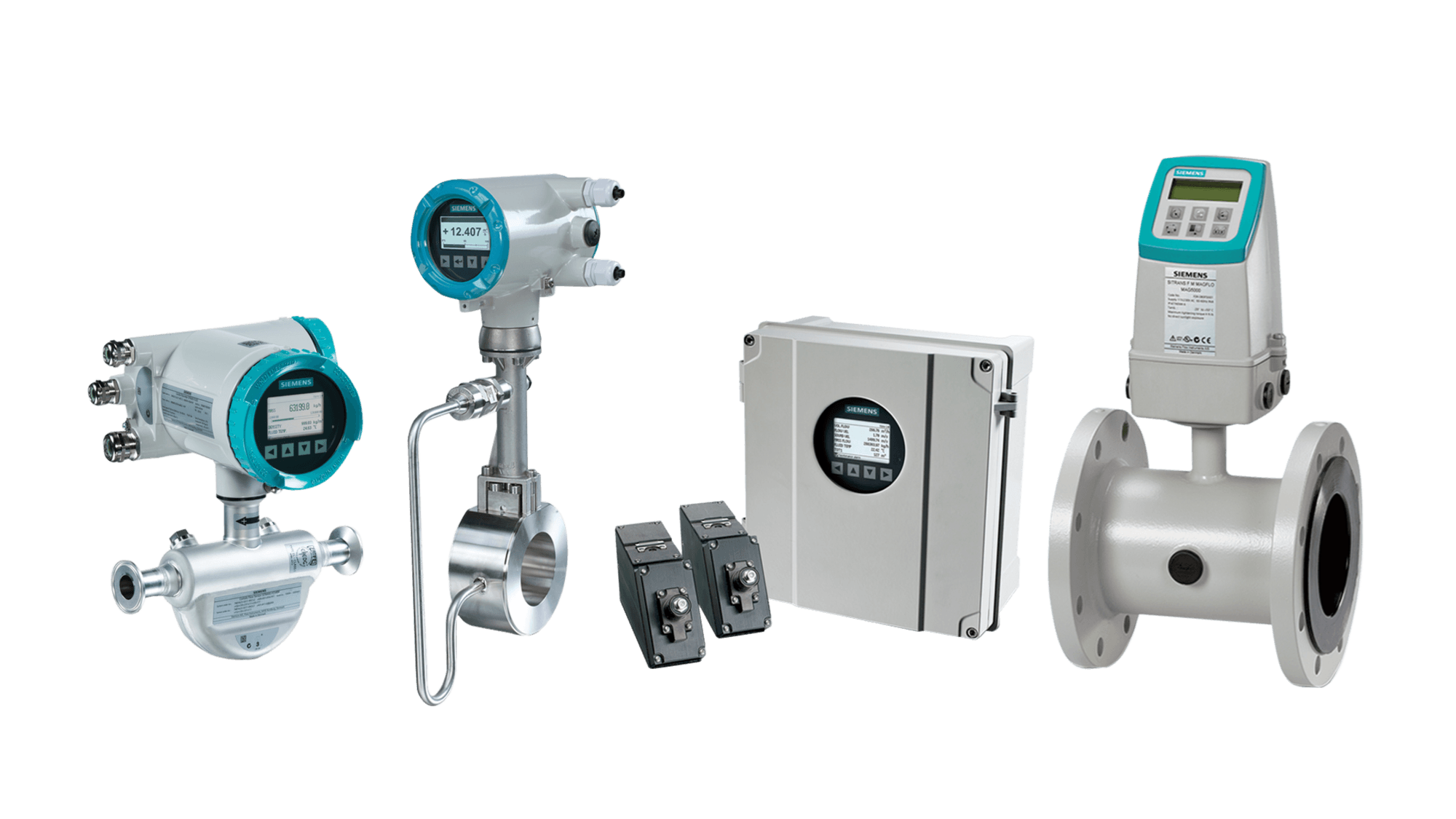

Kommunikaatioyhteydet yhdistävät kaikki laitteet automaatiojärjestelmiin, kuten PLC-ohjaimiin (Programmable Logic Controllers). Johtavien valmistajien tuotteet, kuten Siemensin instrumentointiratkaisut ja ABB:n instrumentointiratkaisut, tarjoavat integroituja ratkaisuja, joissa diagnostiikka ja kunnossapito ovat sisäänrakennettuja ominaisuuksia.

Prosessi-instrumentoinnin päätyypit

Prosessiteollisuudessa mitataan jatkuvasti useita kriittisiä suureita. Jokainen mittaustyyppi vaatii omat erikoistuotteet ja -menetelmät, ja oikean ratkaisun valinta riippuu prosessin erityisvaatimuksista.

Painemittaus

Painelähettimet ja -anturit mittaavat prosessipainetta monin eri menetelmin. Suhteellisen paineen, absoluuttisen paineen ja paine-eron mittaus palvelevat erilaisia sovelluksia.

Prosessiteollisuudessa painemittaus on keskeistä esimerkiksi säiliöiden valvonnassa, putkistojen seurannassa ja pumppujen ohjauksessa. Myös pinnankorkeuden mittaus voidaan toteuttaa painemittauksen avulla hydrostaattisella periaatteella.

Lämpötilamittaus

Lämpötila-anturit ja -lähettimet ovat prosessiteollisuuden yleisimpiä instrumentteja. Vastusanturit (PT100, PT1000) ja termoelementit kattavat laajan lämpötila-alueen eri sovelluksiin.

Lämpötilan tarkka hallinta on kriittistä monissa prosesseissa. Esimerkiksi elintarviketeollisuudessa, kuten suklaan valmistuksessa, jo pienet lämpötilapoikkeamat vaikuttavat merkittävästi lopputuotteen laatuun. Oikein valitut laitteet varmistavat mittaustarkkuuden vaativissakin olosuhteissa.

Virtausmittaus

Virtausmittareiden tyypit vaihtelevat mekaanisista ratkaisuista ultraäänimittareihin ja Coriolis-mittareihin. Toimintaperiaatteiden erot vaikuttavat mittaustarkkuuteen, painehäviöihin ja soveltuvuuteen eri prosesseihin.

Asennustavat riippuvat valitusta mittausmenetelmästä. Esimerkiksi ultraäänimittarit voidaan asentaa putkiston ulkopuolelle. Sovellukset kattavat kaiken nestemäisistä raaka-aineista prosessikaasuihin.

Pinnankorkeuden mittaus

Pinnankorkeuden mittauksessa käytetään sekä kosketuksellisia että kosketuksettomia menetelmiä. Tutka-, ultraääni- ja kapasitiiviset mittarit edustavat eri lähestymistapoja, joista kukin sopii tiettyihin olosuhteisiin.

Pintakytkimet täydentävät jatkuvaa mittausta tarjoamalla hälytyksiä raja-arvojen ylittyessä. Yhdessä ne muodostavat kokonaisuuden, joka varmistaa prosessin turvallisen toiminnan.

Instrumentoinnin suunnittelu ja toteutus

Onnistunut instrumentointihanke alkaa huolellisesta suunnittelusta. P&ID-kaaviot (Piping and Instrumentation Diagrams) toimivat suunnittelun ja dokumentoinnin perustana, varmistaen että kaikki osapuolet ymmärtävät järjestelmän rakenteen.

Instrumenttien valinta

Oikean instrumentin valinta on ratkaisevan tärkeää järjestelmän toimivuuden kannalta. Valintaprosessi kannattaa toteuttaa järjestelmällisesti:

1. Prosessivaatimusten kartoitus – mitä mitataan, millä alueella ja millä tarkkuudella

2. Ympäristöolosuhteiden arviointi – lämpötila, kosteus, kemikaalit ja mekaaniset rasitukset

3. Tarkkuus- ja toimintavaatimusten määrittely – toistettavuus, vasteaika ja luotettavuusvaatimukset

4. Kustannus-hyötyanalyysi – alkuinvestointi, elinkaarikustannukset ja käyttökulut

Vertailutaulukko instrumenttityypeistä

Taulukon arvot ovat suuntaa antavia – todellinen tarkkuus ja kustannus riippuvat valitusta teknologiasta ja sovelluksen vaatimuksista. Kysy lisätietoja asiantuntijalta tai tutustu instrumentointituotteiden kattavaan valikoimaan ennen lopullista valintaa..

Yleiset haasteet ja ratkaisut

Prosessi-instrumentoinnissa kohdataan säännöllisesti haasteita, jotka vaikuttavat mittausten luotettavuuteen. Ennakoiva lähestymistapa ja oikeat ratkaisut minimoivat tuotantokatkokset.

Mittaustarkkuuden heikkeneminen

Kalibroinnin säännöllinen suorittaminen on ensisijainen ratkaisu tarkkuusongelmiin. Älykäs diagnostiikka modernissa instrumentoinnissa havaitsee drift-ilmiöt automaattisesti ja hälyttää ennen kuin tarkkuus heikkenee kriittisesti.

Ympäristöolosuhteiden vaikutukset

Lämpötilan, kosteuden ja kemikaalien aiheuttamat ongelmat ratkaistaan valitsemalla oikein suojatut ja materiaaliltaan sopivat tuotteet. Prosessiteollisuudessa instrumenttien tulee kestää vaativat olosuhteet vuosikymmeniä.

Kommunikaatio-ongelmat

Signaalin häiriöt ja yhteyskatkot vaikuttavat koko automaatiojärjestelmän toimintaan. Redundanttiset yhteydet, oikea kaapelointi ja häiriösuojaus varmistavat luotettavan tiedonsiirron myös haastavissa teollisuusympäristöissä.

Yhteenveto ja seuraavat vaiheet

Prosessi-instrumentointi on teollisuuden tuotantoprosessien selkäranka. Luotettava mittaus mahdollistaa tehokkaan prosessinohjauksen, parantaa turvallisuutta ja varmistaa tuotteiden tasaisen laadun.

Seuraavat askeleet instrumentoinnin kehittämiseen:

1. Kartoita nykyinen tilanne – mitkä mittaukset ovat kriittisiä ja missä on kehitystarpeita

2. Määrittele tarkat tarpeet – tarkkuusvaatimukset, olosuhteet ja integraatiotarpeet

3. Ota yhteyttä PJ Controlin asiantuntijaan – ammattitaitoinen kumppani auttaa valitsemaan sopivat tuotteet ja palvelut

Prosessi-instrumentointi kytkeytyy tiiviisti laajempaan automaation ja digitalisaation kehitykseen. Myös energianhallintajärjestelmät (EMS), tuotannonohjausjärjestelmät (MES) ja kokonaistehokkuuden (OEE) seuranta hyödyntävät instrumentoinnin tuottamaa dataa – nämä aiheet saattavat kiinnostaa, kun perusmittaukset ovat kunnossa.
