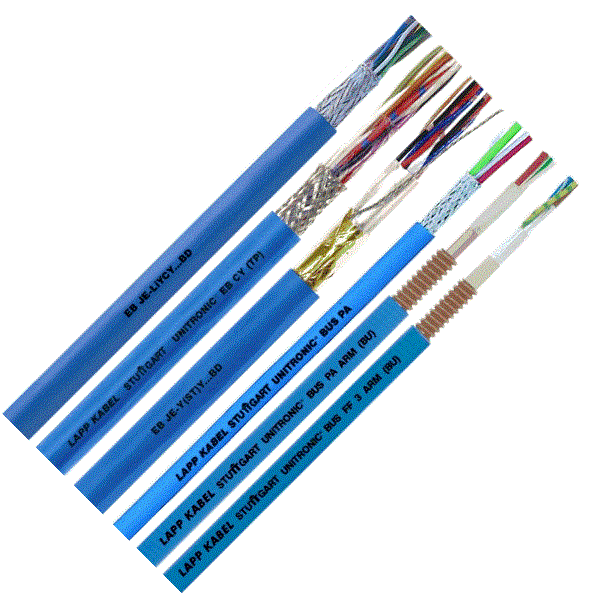

LAPP Data ja signaali, EX i -kaapelit

ATEX-tilaluokan 0 luonnostaan vaarattoman Ex i -piirin kaapeleilta ei vaadita Ex-hyväksyntää, mutta kaapeloinnin on täytettävä ainakin alla lueteltuja ehtoja. Kaapelityypin ja kaapelointitekniikan valinnasta on aina vastuussa tilan vastuuhenkilö.

Alle on koottu pääkohtia standardin SFS-EN 60079-14 vaatimuksista, mutta kaapeloinnista vastaavan tulee tuntea koko standardin vaatimukset.

Ex i -kaapeleina on käytettävä suojattuja ja/tai parikierrettyjä kaapeleita, tai niiden etäisyyden sähkö/magneettikenttien aiheuttajiin on oltava riittävä. Ex i -kaapelit on asennettava erilleen muista kaapeleista, tai ne on erikseen suojattava mekaanisilta vaurioilta, tai käytetään armeerattuja tai metallisella suojavaipalla varustettuja kaapeleita. Ex i -piirin johtimet eivät saa kulkea samassa kaapelissa tai nipussa muiden johtimien kanssa.

Mikäli Ex i -kaapeli ei ole armeerattu tai metallivaipalla/suojalla varustettu, on se merkittävä. Jos merkintään käytetään väriä, on värin oltava vaaleansininen. Vaaleansinisiä kaapeleita ei saa käyttää muuhun tarkoitukseen. Sekoittuminen nollajohtimen kanssa on estettävä. Merkintä voidaan tehdä myös esimerkiksi kiinnittämällä kaapeliin 1 metrin välein merkintäkilpi, josta asia käy ilmi. Suojattuja kaapeleita ei tarvitse merkitä, joten kaapeleina voidaan käyttää muitakin tyyppejä kuin vaaleansinisiä.

Ex i -virtapiireissä on käytettävä eristettyjä kaapeleita, joiden eristetaso kestää testijännitteen 500 V AC tai 700 V DC (kaikilla väleillä johdin-maa-suojavaippa, testijännitteet ja niiden mittaaminen on tarkasti määritelty yllä mainitussa standardissa). Ex-alueella yksittäisen johtimen on oltava halkaisijaltaan vähintään Ø 0,1 mm. Monijohdinkaapeleissa johtimen eristepaksuus on oltava vähintään 0,2 mm.

Tuotenumero Nimi Lisätietoa Lisää tarjouspyyntöön
56-1024202 JE-Y(ST)Y...BD EB 2X2X0,8
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
56-1107707 JE-Y(ST)Y...BD EB 8X2X0,8
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
56-1124366 JE-Y(ST)Y...BD EB 4X2X0,8
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
56-1138244 JE-Y(ST)Y...BD EB 12X2X0,8
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
56-1016982 UNITRONIC EB CY (TP) 2X2X0,75
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
56-1059648 UNITRONIC EB CY (TP) 4X2X0,75
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
56-912888 UNITRONIC EB CY (TP) 6X2X0,75
kpl
Lisätty tarjouspyyntöön!
Koriin lisäys epäonnistui.
