Virtarele DC

IDRA-tasavirtarele on pienikokoinen ja kustannustehokas ratkaisu tasavirran läsnäolon valvontaan.

Yli 10 A:n virroille tarkoitetut yksiköt on varustettu 500 mm:n pitkillä, 2,5, 4,0 tai 6,0 mm2:n poikkileikkauksilla varustetuilla irtokaapeleilla, jotta jatkuva virta olisi mahdollisimman suuri. Virtaa valvotaan kielireleen avulla ja asetusarvo on kiinteä.

Sovellus: Käytetään PLC:iden tulona tasavirtakuormien tai latausvirtojen yli- tai alivirran valvontaan.

Yksivaihevirtarele

Virtarele on suunniteltu mikrokontrollerilla. Ohjelmoitavan alueen, toiminnon ja ajoituksen ansiosta se voidaan ohjelmoida kattamaan kaikenlaisia ​​sovelluksia.

Valvottu virta syötetään sisäisen shuntin kautta, jonka jännitehäviö on 50 mV täydellä mittausalueella. Äärimmäisen kohinansietokyvyn saavuttamiseksi jännite vahvistetaan sitten balansoidussa vahvistimessa, tasasuunnataan, keskiarvoistetaan ja verrataan ennalta asetettuun referenssijännitteeseen. AC- ja DC-virtoja 1 mA:n ja 10 A:n välillä voidaan mitata suoraan.

Virtamuuntajan tai shunttivastuksen avulla aluetta voidaan laajentaa rajattomasti.

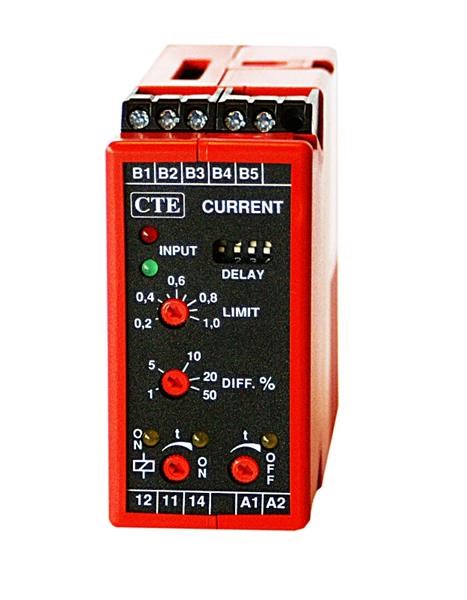

AC virtarele

Virtarele on suunniteltu vaihtovirran valvontaan ja säätöön – mukaan lukien erovirtamittaus (maavuoto - earth leakage) – alueella 5 mA - 100 A. Virtatulon ulkoista valvontaa varten on 20 mA:n lähtösignaali, joka liittyy valitun alueen maksimiin. Erovirtaa voidaan säätää 1–50 %:iin asetetusta laukaisuvirrasta. DIP-kytkimien avulla releen toiminto voidaan asettaa havaitsemaan yli- tai alivirta vikasietoreletoiminnolla.

Maavuodon virtareleenä – enintään kahdella 6 mm2:n (63 A) johtimella releen läpi – 30 mA:n raja-arvo voidaan asettaa yksinkertaisesti painamalla testipainiketta – 30 mA:n vikavirralle virtamuuntajan läpi – ja säätämällä laukaisupisteen poiskytkentään.
