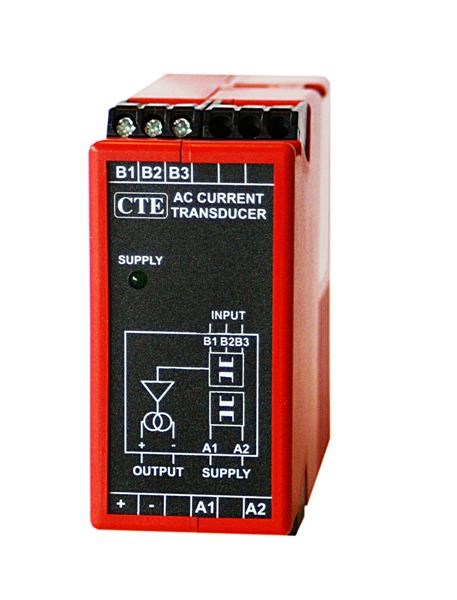

Virta- ja jännitemuuntimet
IAMA ja UAMA-tyyppiset virtamuuntimet on kehitetty vastaamaan korkeisiin laatuvaatimuksiin, ja kahdeksan valittavan lähtösignaalin ansiosta ne kattavat laajan valikoiman sovelluksia.
IAMB ja UAMB ovat supistettuja versioita, joiden lähtövirta on vain 4–20 mA. Tulovirta tai -jännite erotetaan galvaanisesti anturipiiristä ja lähdöstä korkealaatuisen muuntajan (luokka 0.2) avulla, jonka eristysjännite on yli 4 kV. Muuntajan jälkeen mitattu signaali tasasuunnataan, keskiarvoistetaan ja muunnetaan DIP-kytkimen asetusten mukaisesti halutuksi virta- tai jännitelähtösignaaliksi.
PLC-, PC- ja mikroprosessoriohjattuihin instrumentteihin.
Taajuusmuuntimet
FAMA-tyyppistä anturia käytetään tulojännitteen taajuuden mittaamiseen. Lähtösignaali on kuormituksesta riippumaton tasajännite- tai virtasignaali. Tulosignaali voidaan kytkeä suoraan tai muuntajien kautta.
Tulojännite muunnetaan sopivalle signaalitasolle. Jokaisella nollanylityskohdalla tulo luo suorakulmaisen pulssin, jonka korkeus ja leveys ovat vakiot. Pulssijono, jonka taajuus on verrannollinen tulojännitteeseen, suodatetaan ja muunnetaan vahvistimessa kuormituksesta riippumattomaksi tasavirtalähdöksi. Tulojännitettä voidaan käyttää myös syöttöjännitteenä. Syöttöjännite erotetaan galvaanisesti pistokemuuntajalla.
Instrumentointiin, PLC:ihin, PC- ja mikroprosessoriohjausjärjestelmiin.
Aktiiviset tai reaktiiviset tehomuuntimet
Jännitteen ja virran tulomuuntajat erottavat tulot galvaanisesti muuntimesta. Signaalit vahvistetaan sopiville tasoille ja johdetaan kertojalle.
Tulojännite muunnetaan sopivalle signaalitasolle. Jokaisella nollanylityskohdalla tulo luo suorakulmaisen pulssin, jonka korkeus ja leveys ovat vakiot. Pulssijono, jonka taajuus on verrannollinen tulojännitteeseen, suodatetaan ja muunnetaan vahvistimessa kuormituksesta riippumattomaksi tasavirtalähdöksi. Tulojännitettä voidaan käyttää myös syöttöjännitteenä. Syöttöjännite erotetaan galvaanisesti pistokemuuntajalla. Instrumentointiin, PLC:hen, PC:hen ja mikroprosessoriohjausjärjestelmiin.
Kertojan signaali kulkee aktiivisuodattimen ja lähtöpiirin läpi, mikä varmistaa matalan ripple-arvon ja vakaan lähtösignaalin. Lähtösignaalit ovat oikosulku- ja avoimen piirin suojattuja.
